Corte a Laser
Tube Laser 6000Q
Equipada com cabeçote Raytools 3D e controle CNC avançado
Sua empresa merece mais! cortes precisos, de alta qualidade e com baixo custo!
-
Qualidade e precisão
As máquinas de corte a laser da Metalique unem inovação e desempenho para entregar resultados de alto padrão, sempre com cortes limpos, rápidos e exatos.
-
Com segurança NR-12
Não arrisque! Nunca aceite máquinas sem NR12, sua empresa pode ser fiscalizada pelo Ministério do Trabalho! Previna acidentes e problemas futuros. Exija sempre o laudo técnico com ART!
-
Suporte Técnico Especializado
Especialistas ao seu lado em cada etapa. Instalação, manutenção e suporte contínuo. Respostas rápidas, atendimento humano. Porque sua operação não pode esperar.
Tecnologia Metalique Na Metalique, cada corte é uma obra-prima da engenharia. Com tecnologia suíça Raytools e sistemas inteligentes de reconhecimento automático, nossas máquinas transformam o impossível em precisão absoluta.

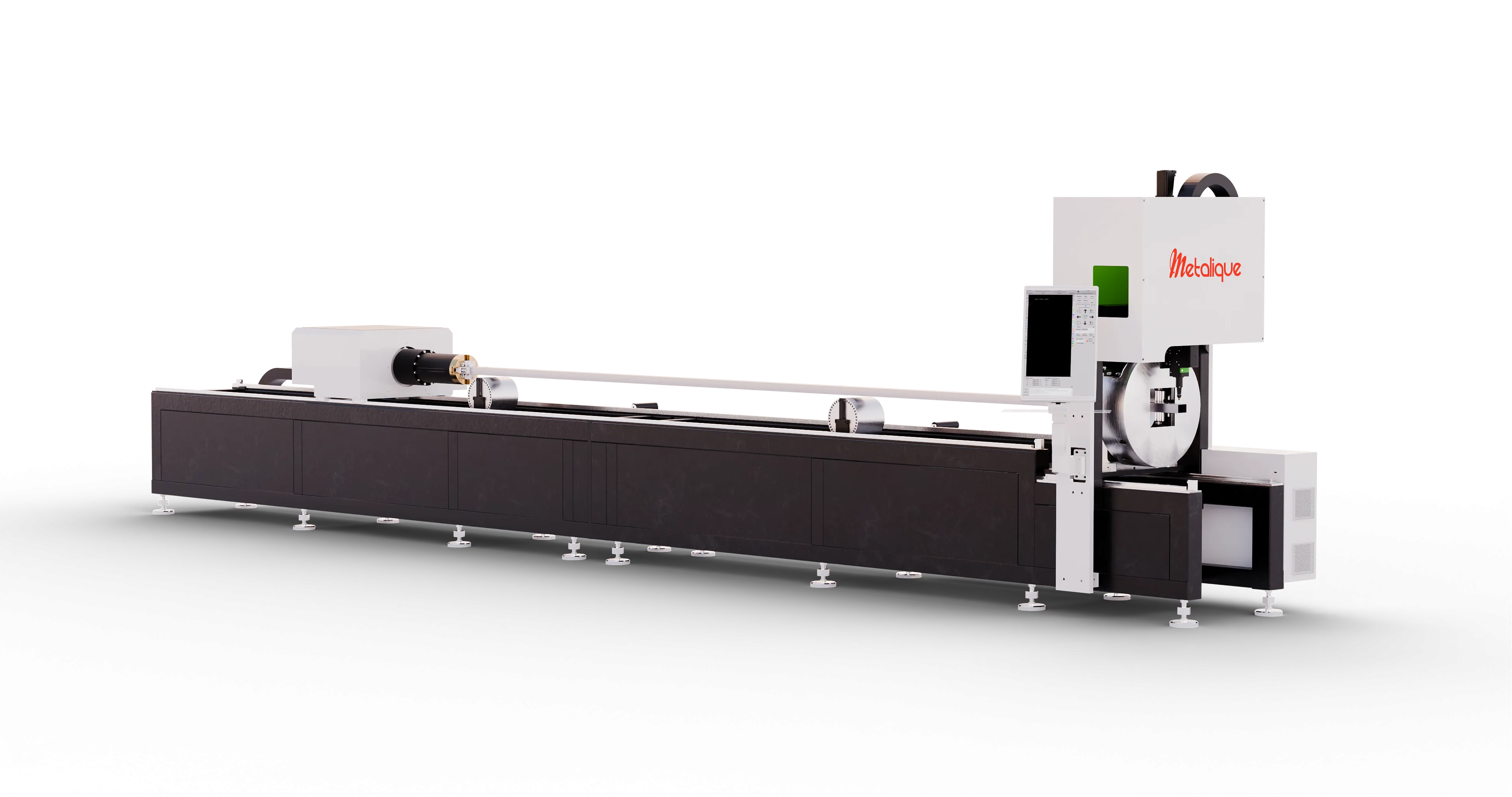

A Tube Laser 6000Q da Metalique é uma máquina de corte a laser de fibra servo-motorizada, projetada para oferecer precisão e alta produtividade no processamento de tubos. Com 6000mm de comprimento útil de corte, ela se destaca pelo reconhecimento automático do contorno do tubo, software de nesting integrado para otimização de material e a capacidade de cortar uma ampla variedade de perfis (quadrados, redondos, retangulares, elípticos, perfis em U, C e L).
Equipada com cabeçote Raytools 3D e controle CNC avançado, minimiza o desperdício de material para apenas 50mm ou menos e garante a segurança do operador com conformidade NR12. Ideal para a Indústria 4.0, oferece manutenção online e um sistema operacional Windows intuitivo, tornando-a uma solução robusta e eficiente para a fabricação de peças complexas.

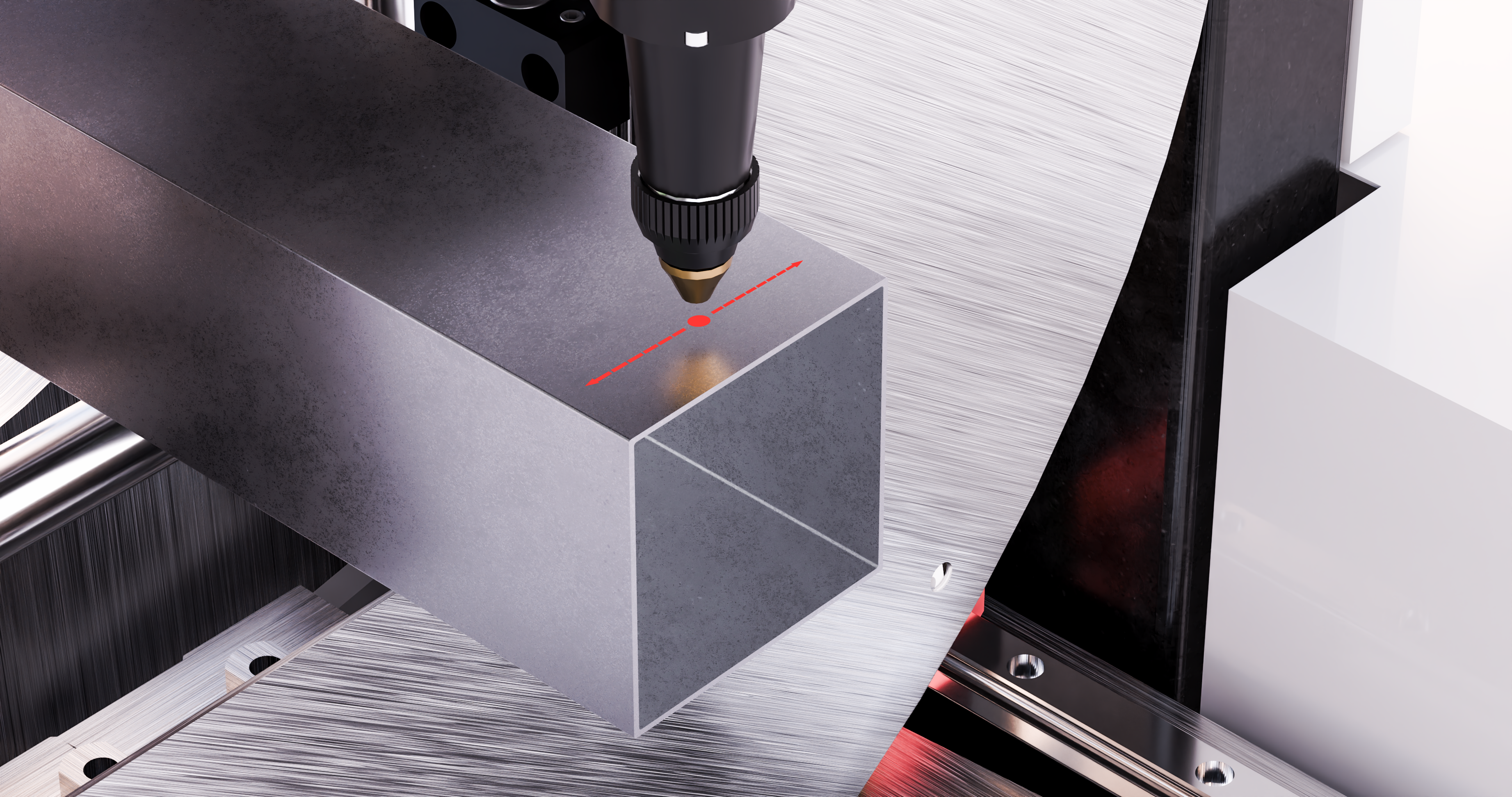

Sistema Pneumático de Centralização Automatica
Muitas máquinas do mercado não possuem esse recurso, obrigando o operador a usar réguas para ajustar. Neste modelo avançado, que conta com um sistema de centralização pneumático, todo o processo é automático, garantindo furos sempre perfeitamente centralizados. Nunca use máquinas sem essa função, os furos irão sair fora de centro, perdendo a peça de corte.

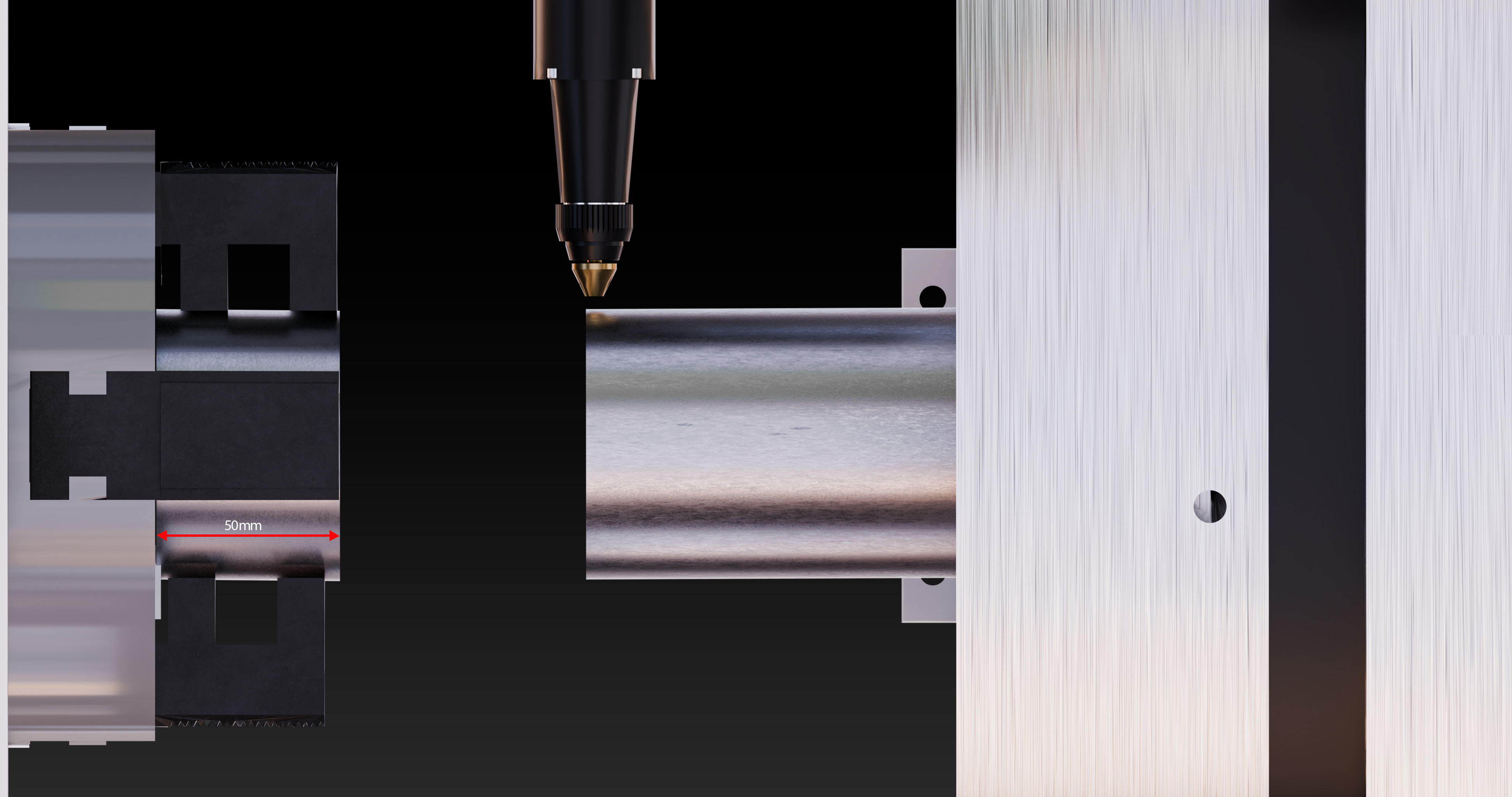

Menos perca de tubo
Nossa máquina foi projetada para minimizar o desperdício de material. Ela realiza o corte entre o centralizador e o mandril, permitindo aproveitar praticamente todo o comprimento do tubo, deixando uma sobra final de apenas 50 mm ou menos. Isso representa uma economia significativa ao longo do uso, reduzindo custos com matéria-prima e aumentando a produtividade do processo.
50.000 horas
Enquanto um laser CO₂ dura em média 20.000 horas, as fontes de laser fibra chegam a impressionantes 50.000 a 100.000 horas de vida útil mais produtividade, menos paradas e muito mais retorno no seu investimento.
Especificações Técnicas
Nome
Tube Laser 6000Q
Marca
Metalique
Tamanho Geral
8.800mm (C) x 1080 (L) x 1.860mm (H)
Velocidade Maxima
50m/min simultâneo X e Y e 30r/min eixo B
Motorização
Servo motores AC EtherCAT HCFA ou equivalentes em todos os eixos.
Tipo de Gases Auxiliares
Ar comprimido, Nitrogênio e oxigênio usando válvulas SMC ou equivalentes
Precisão de Posicionamento
+-0.3mm/m
Corta Tubo
SIM
Fly Cut
Sim com Scan automático furos e segmentos
Tensão de Trabalho e Frequência
220V/60Hz 3 fases (para 380V necessário transformador adicional não fornecido, checar proposta comercial) Sistema de refrigeração: Chiller duplo cabeçote laser e fonte de laser
Norma NR12
SIM (com laudo e ART de engenharia com mais de 40 páginas.)
Peso
650KG aproximado

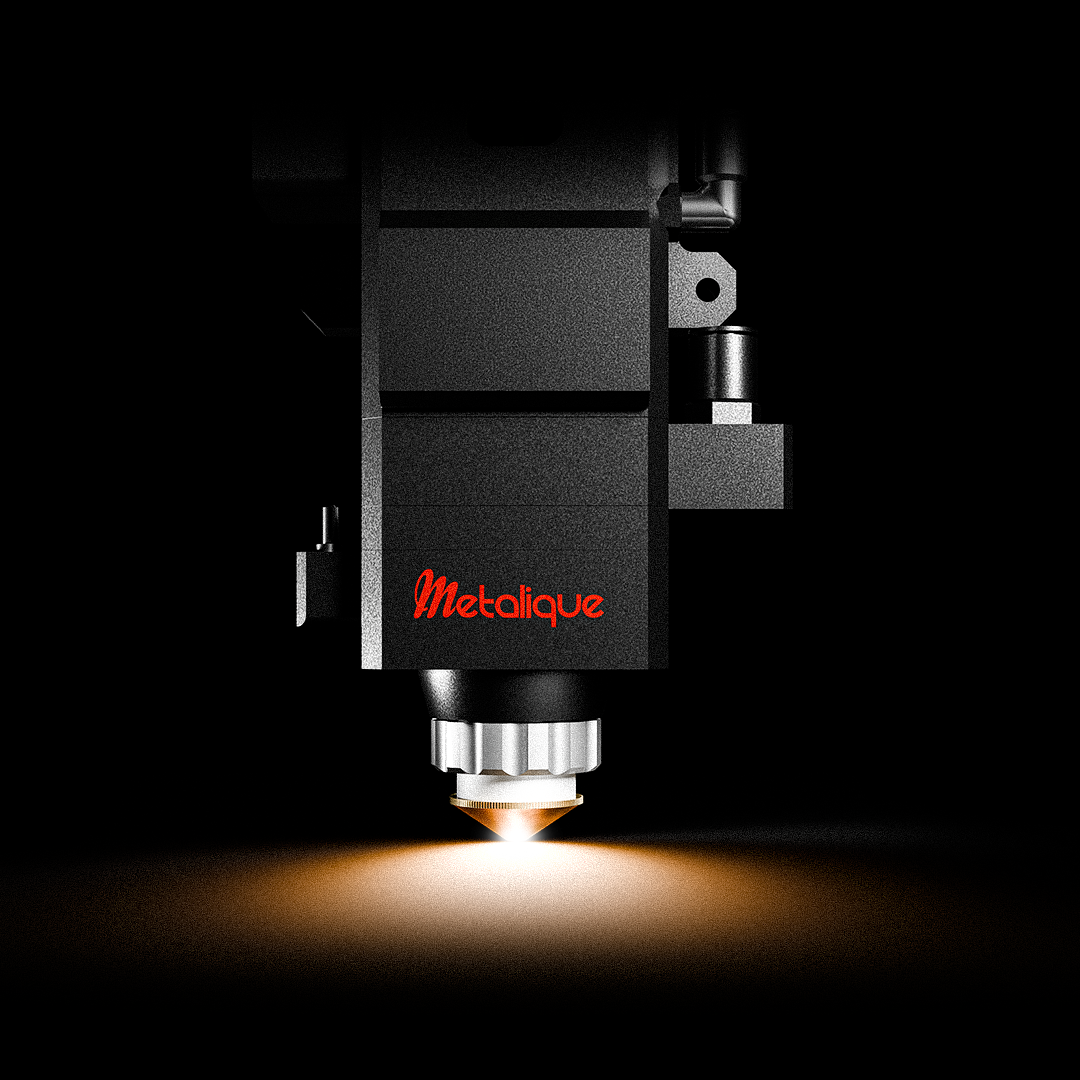

Cabeçote Laser
Raytools manual
Potência do Laser
Até 1500W. Potência Real, para corte de metais. Atenção à concorrência que usa laser de solda no lugar.
Controle de Altura
Sim, capacitivo, integrado no CNC, alta sensibilidade calibração automática
Tipos de Materiais
Aço Inox, aço Carbono, galvanizado e metais ferrosos e não ferrosos.
Software de Controle
Raytools com Nesting
Tamanho de tubo efetivo castanha de 120mm
Redondos de 20 a 120mm, quadrados 20x20 a 120x120mm, retangulares lados maiores que 20mm e diagonal menor que 120mm. Espessuras mínimas 1mm, peso máximo admissível máximo de 120Kg por tubo. Comprimento efetivo máximo 6m. Perda de tubo em torno de 50mm ou menos.
Tamanho de tubo efetivo castanha de 160mm
Redondos de 20 a 160mm, quadrados 20x20 a 160x160mm, retangulares lados maiores que 20mm e diagonal menor que 160mm. Espessuras mínimas 1mm, peso máximo admissível máximo de 120Kg por tubo. Comprimento efetivo máximo 6m. Perda de tubo em torno de 50mm ou menos.
Centralização automática de tubo
SIM
Indústrias aplicáveis
Amplamente aplicado em indústrias como estruturas de aço, equipamentos de academia e processamento interno.
