Corte a Laser
M1530SE TUBE
Modelo mais completo Metalique
Nosso modelo Híbrido mais completo com máxima eficiência Cortes precisos, de alta qualidade em chapas e tubos potencial para ir além e com um custo acessível.
-
Qualidade e precisão
As máquinas de corte a laser da Metalique unem inovação e desempenho para entregar resultados de alto padrão, sempre com cortes limpos, rápidos e exatos.
-
Com segurança NR-12
Não arrisque! Nunca aceite máquinas sem NR12, sua empresa pode ser fiscalizada pelo Ministério do Trabalho! Previna acidentes e problemas futuros. Exija sempre o laudo técnico com ART!
-
Suporte Técnico Especializado
Especialistas ao seu lado em cada etapa. Instalação, manutenção e suporte contínuo. Respostas rápidas, atendimento humano. Porque sua operação não pode esperar.

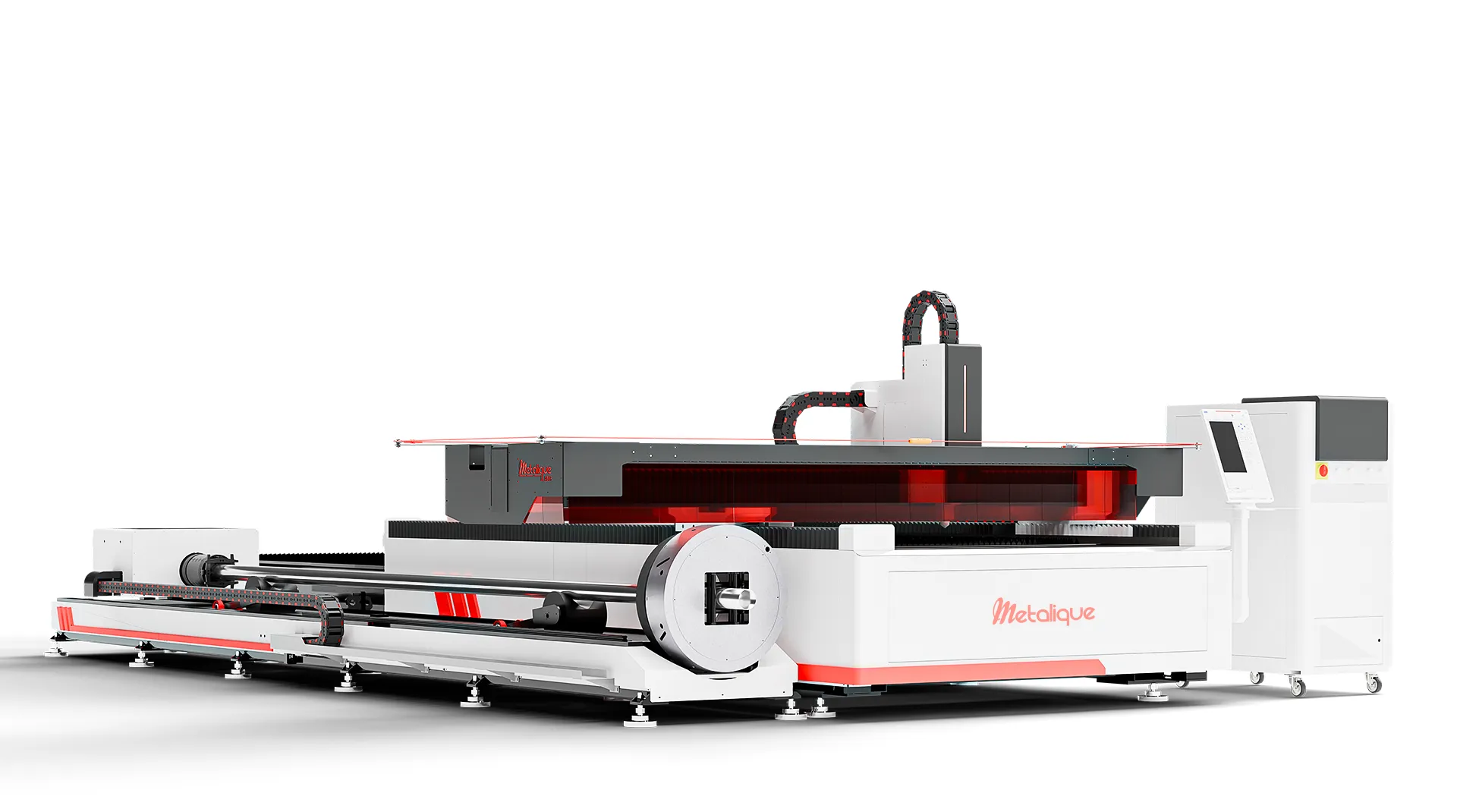

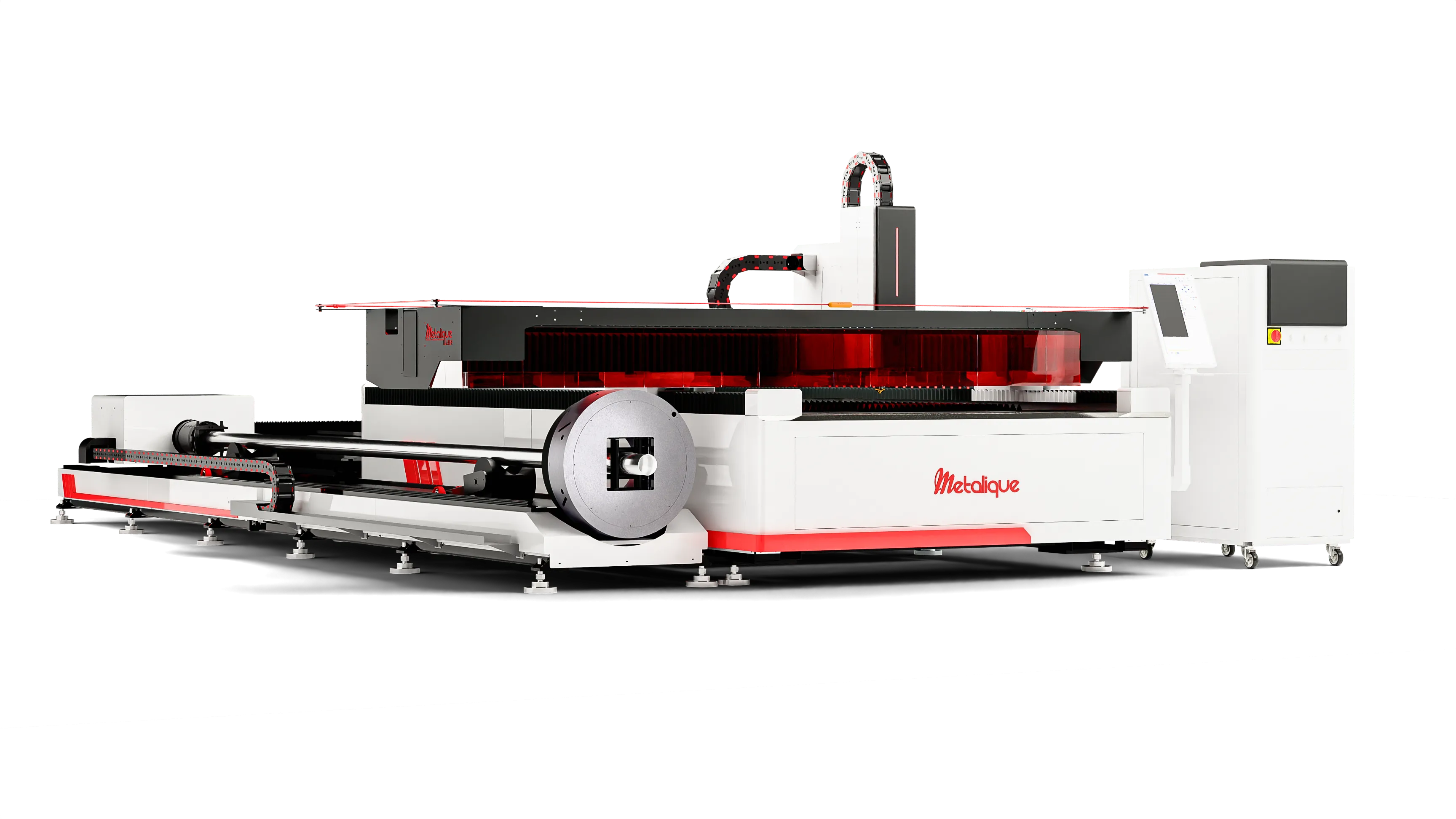

O modelo M1530 TUBE é nosso modelo mais completo! hibrido para corte de chapas e tubos, com troca de mesa. ideal para empresas que cortam os dois tipos de materiais e precisam de uma alta produtividade e ciclo de trabalho continuo. Podendo cortar Aço carbono, Aço Inox e aluminio.Comparado ao corte tradicional com laser CO2, o modelo de fibra oferece maior eficiência, elimina a necessidade de manutenção de espelhos e proporciona uma vida útil superior. Este equipamento oferece alta qualidade de corte, com garantia local e preços acessíveis, facilitando a entrada no mercado brasileiro com tecnologia de ponta. A Metalique se destaca pelo desenvolvimento de soluções robustas e confiáveis no segmento industrial.

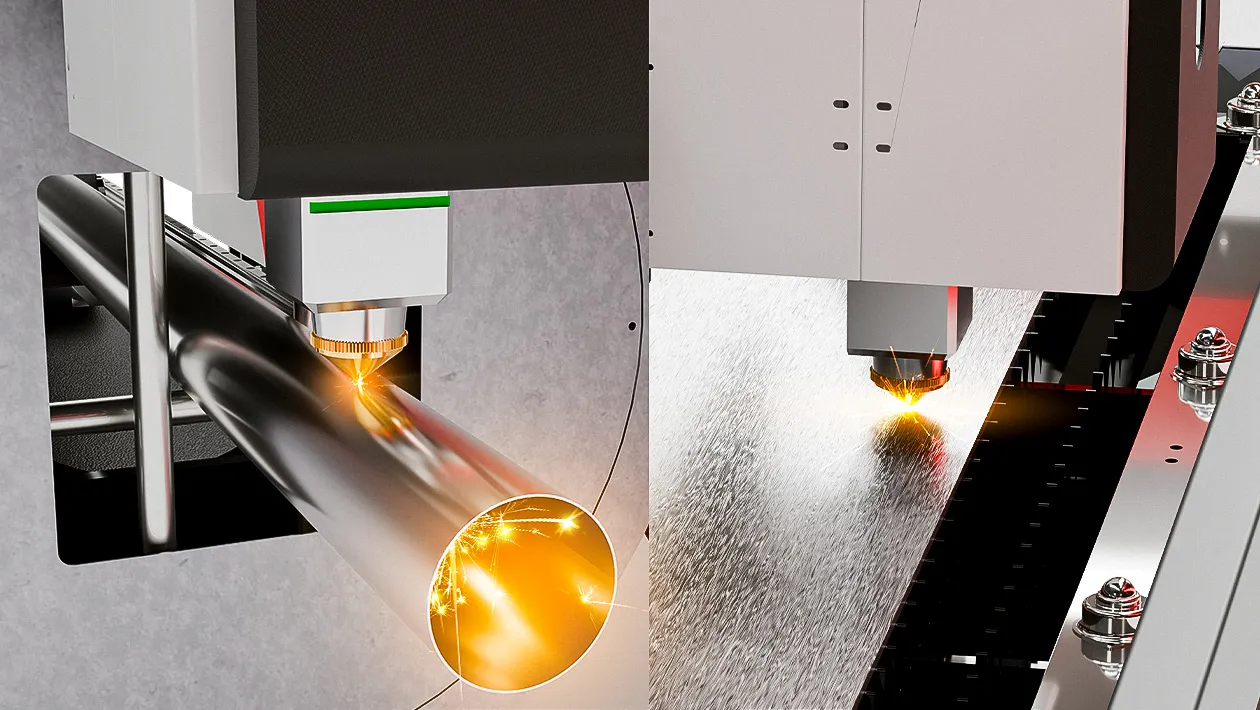

2 em 1 máquina com corte de chapas e tubos
Máquina 100% híbrida, permitindo cortes tanto de chapas quanto de tubos, perfeito para quem trabalha com os dois materiais. A troca de corte de tubo para corte de chapas é imediata, não necessitando de setups adicionais. É fácil de programar. Possui auto esquadro de chapas diretamente pelo CNC. O desenho é visualizado em 3D no painel, facilitando a operação.

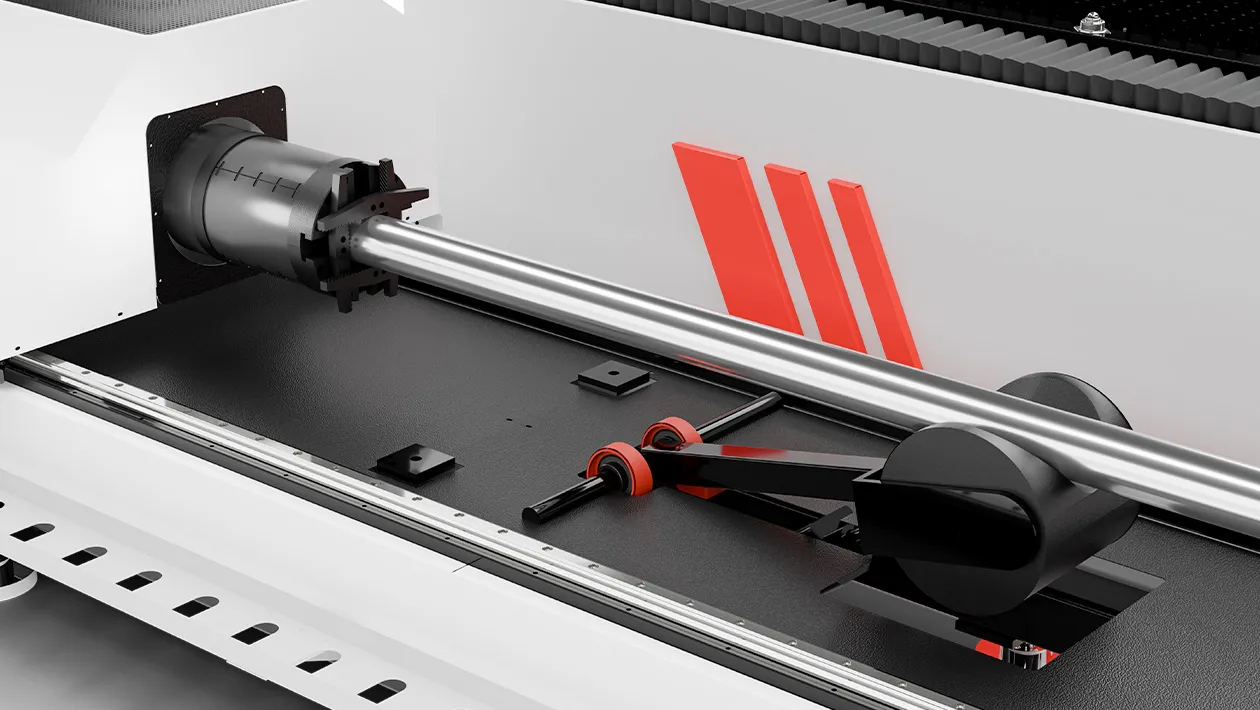

Sistema de rotação e elevação
As máquinas Metalique M1530 TUBE conta com sistema de rotação e elevação para maior precisão e ajuste nos cortes de tubo.Com placa auto-centrante e acionamento pneumático, todos automáticos. Ganhe tempo ao carregar tubos. O reconhecimento automático do tubo pelo CNC corrige erros de fabricação ou flexão do tubo, elevando ao máximo a produtividade e repetitividade das peças.

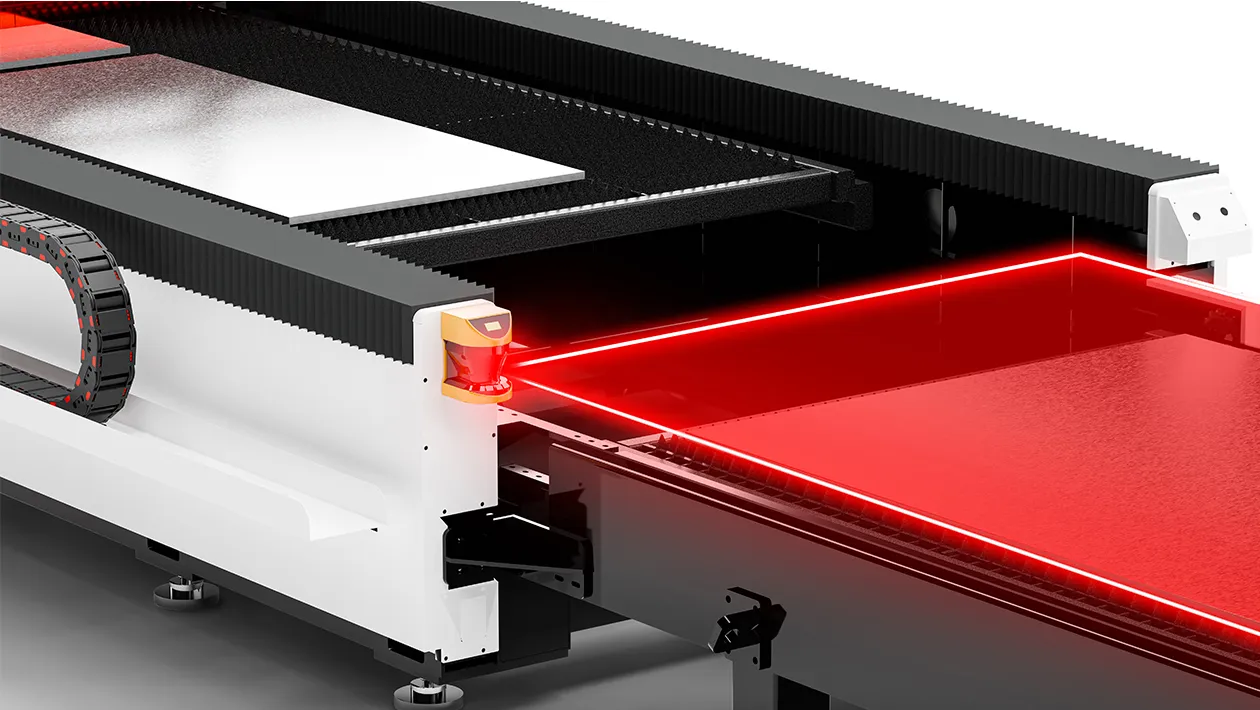

Sensor de presença contra colisão Keyence
Proporciona uma operação mais segura, minimizando riscos de colisões e prevenindo acidentes no ambiente de trabalho.O scanner de proteção a laser permite configurar zonas de segurança com precisão, mesmo em áreas com formatos irregulares ou complexos, adaptando-se perfeitamente à sua aplicação.

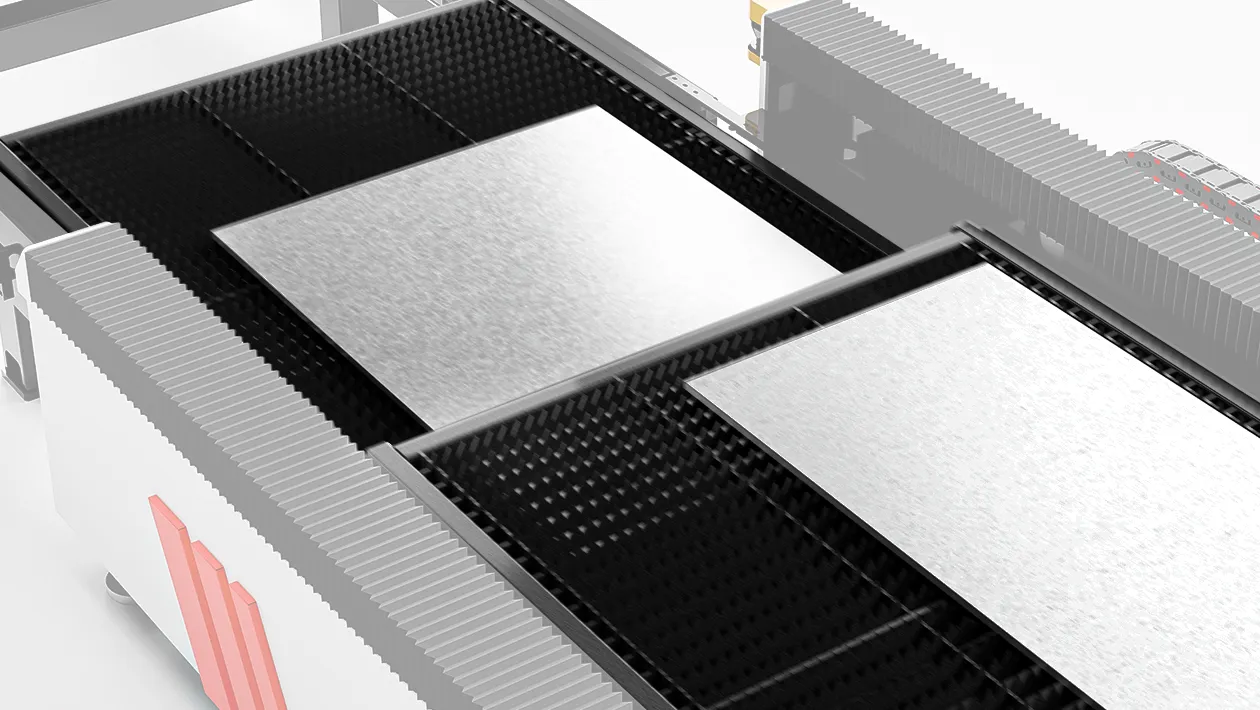

Dupla troca de Mesa para efetividade de tempo
Menor tempo de troca de chapas para corte, aumentando a produtividade. A troca de mesa é feita em torno de 16 segundos. Motor elétrico controlado por inversor de frequência para suavidade de uso e durabilidade do conjunto mecânico.
Corte Com Velocidade e Qualidade
Equipado com gerador de laser de média ou alta potência, é excelente para cortar qualquer tipo de tubo (acima de 25mm) com 100% de ciclo de trabalho podendo reduzir o consumo de energia e satisfazer a demanda dos clientes mais exigentes em termos de qualidade e produção.
Com Sistema FlyCut
Permitindo o disparo do laser em movimento, proporcionando cortes sequenciais sem pausas, ideal para chapas finas e produção em alta velocidade.
Permitindo o disparo do laser em movimento, proporcionando cortes sequenciais sem pausas, ideal para chapas finas e produção em alta velocidade.
50.000 horas
Enquanto um laser CO₂ dura em média 20.000 horas, as fontes de laser fibra chegam a impressionantes 50.000 a 100.000 horas de vida útil mais produtividade, menos paradas e muito mais retorno no seu investimento.

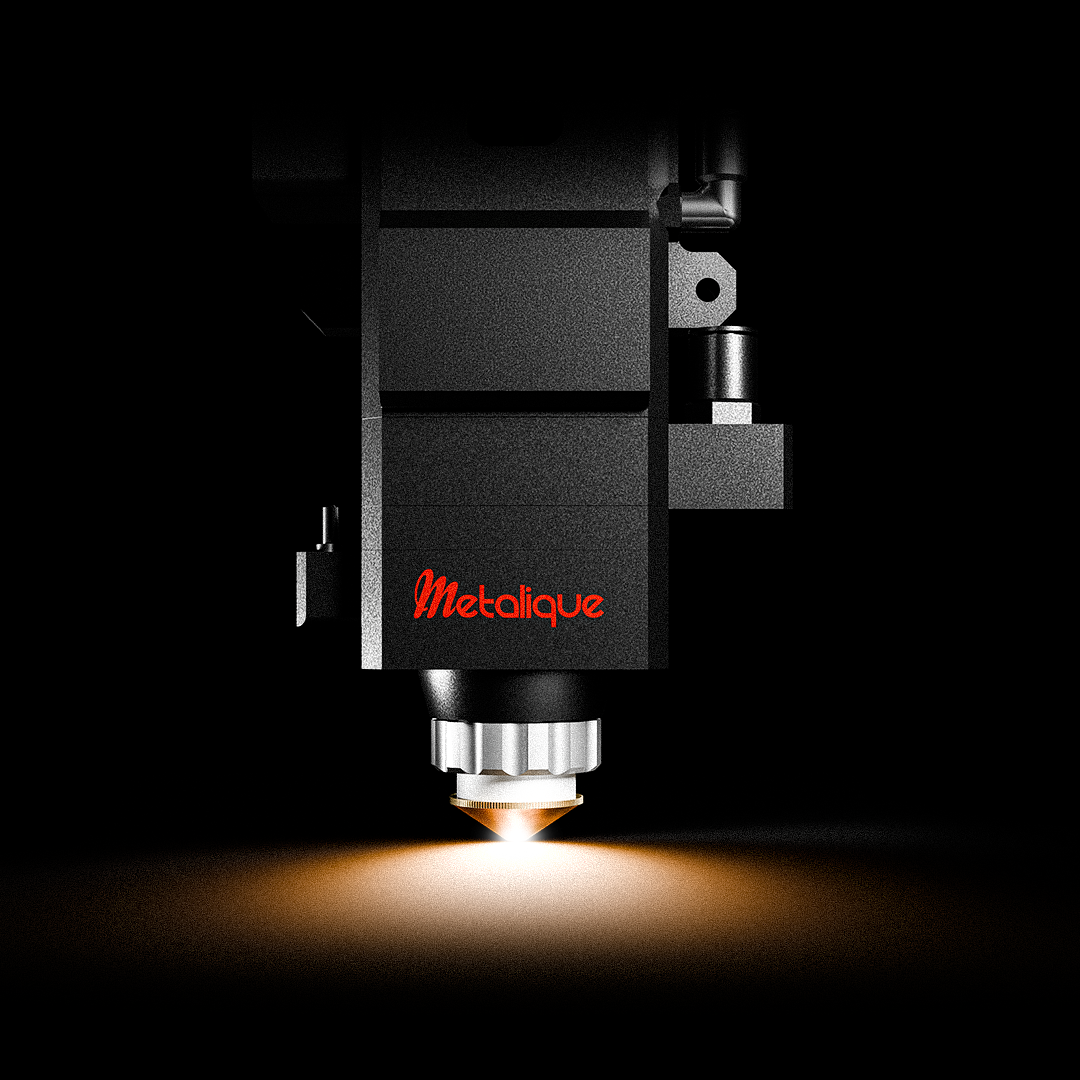

Cabeçote em Alumínio
Extrusado em uma única vez, sem usar solda ou parafusos dando rigidez, estabilidade e propriedades anti-vibração. Usinada perfeitamente, alinhada usando auto-colimadores a laser, vem ainda com um sistema de remoção de pó para garantir uma operação estável, eficiente e livre de interferência do ambiente.

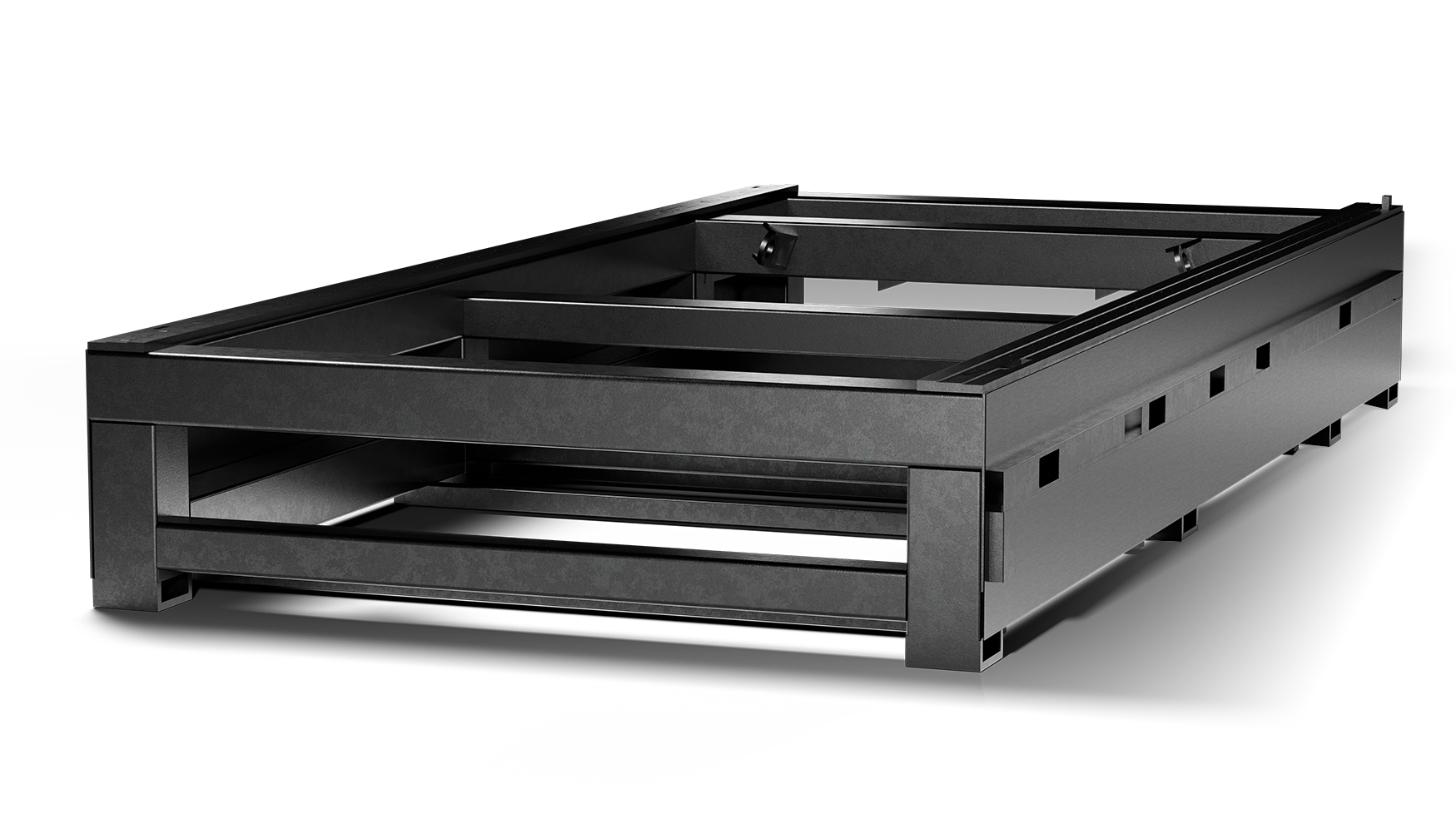

Base Estrutural Pesada!
Feita com tubos e chapas com mais de 10mm de espessura e envelhecida termicamente. Isso torna a base imune a distorções, vibrações em toda a sua vida útil estimada em mais de 20 anos.
Especificações Técnicas
Nome
M1530SE TUBE
Marca
Metalique
Potência
Até 6000W.
Modelo Cabeçote Laser
BM110, BM06K, BLT642H
Tamanho Geral
8198mm (C) x 4747 (L) x 1560mm (H)
Modelo Fonte Laser
Maxphotonics
Tamanho Útil Efetivo
3000mm, 1500mm, 250mm
Tamanho Tubo Efetivo
Redondos de 20 a 220mm, retangulares ou quadrados 20x20 a 160x160mm. Espessuras mínimas 1.2mm, peso máximo admissível 16kg/m ou peso máximo de 180Kg por tubo. Comprimento efetivo máximo 6m. Perda de tubo em torno de 250mm.
Velocidade Maxima
90m/min simultâneo
Motorização
Servo motores HCFA EtherCAT 1300W Y, 850W X e 750W Z
Redução
Incluso no eixo X e Y, Nidec-Shimpo ou equivalente
Proteção Segurança NR12
SIM
Tipo de Gases Auxiliares
Ar comprimido, Nitrogênio e oxigênio
Lubrificação Automática
SIM
Modelo de Carenagem
Aberto
Precisão de Posicionamento
0.03mm/m
Troca de Mesa
NÃO
Proteção de Troca Automática por Laser
NÃO
Corta Tubo
SIM
Painel de Controler Externo ou Interno
Externo
Modelo do CNC
Cypcut 2000 e TubePro em português
Alinhamento Automático de Chapas
SIM
Controle de Foco
Automático
Fly Cut
SIM (Com Scan Automático furos e segmentos)
Tensão de Trabalho e Frequência
380V/60Hz (para 220V necessário transformador adicional não fornecido, checar proposta comercial)
Peso
6800KG aproximado
Indústrias aplicáveis
Aplicada em estruturas de metal, peças para ar condicionado, ventilação, calefação, peças de máquinas, utensílios,
elevador, peças elétricas, indústria férrea, naval e transporte aéreo etc.
Solicite Orçamento
