TUBE LASER AUTOMÁTICA
Modelo para cortes de tubo Automática
Automação inteligente de alto desempenho com qualidade Metalique. Tecnologia de ponta para maximizar a eficiência da sua produção.
-
Qualidade e precisão
As máquinas de corte a laser da Metalique unem inovação e desempenho para entregar resultados de alto padrão, sempre com cortes limpos, rápidos e exatos.
-
Com segurança NR-12
Não arrisque! Nunca aceite máquinas sem NR12, sua empresa pode ser fiscalizada pelo Ministério do Trabalho! Previna acidentes e problemas futuros. Exija sempre o laudo técnico com ART!
-
Suporte Técnico Especializado
Especialistas ao seu lado em cada etapa. Instalação, manutenção e suporte contínuo. Respostas rápidas, atendimento humano. Porque sua operação não pode esperar.

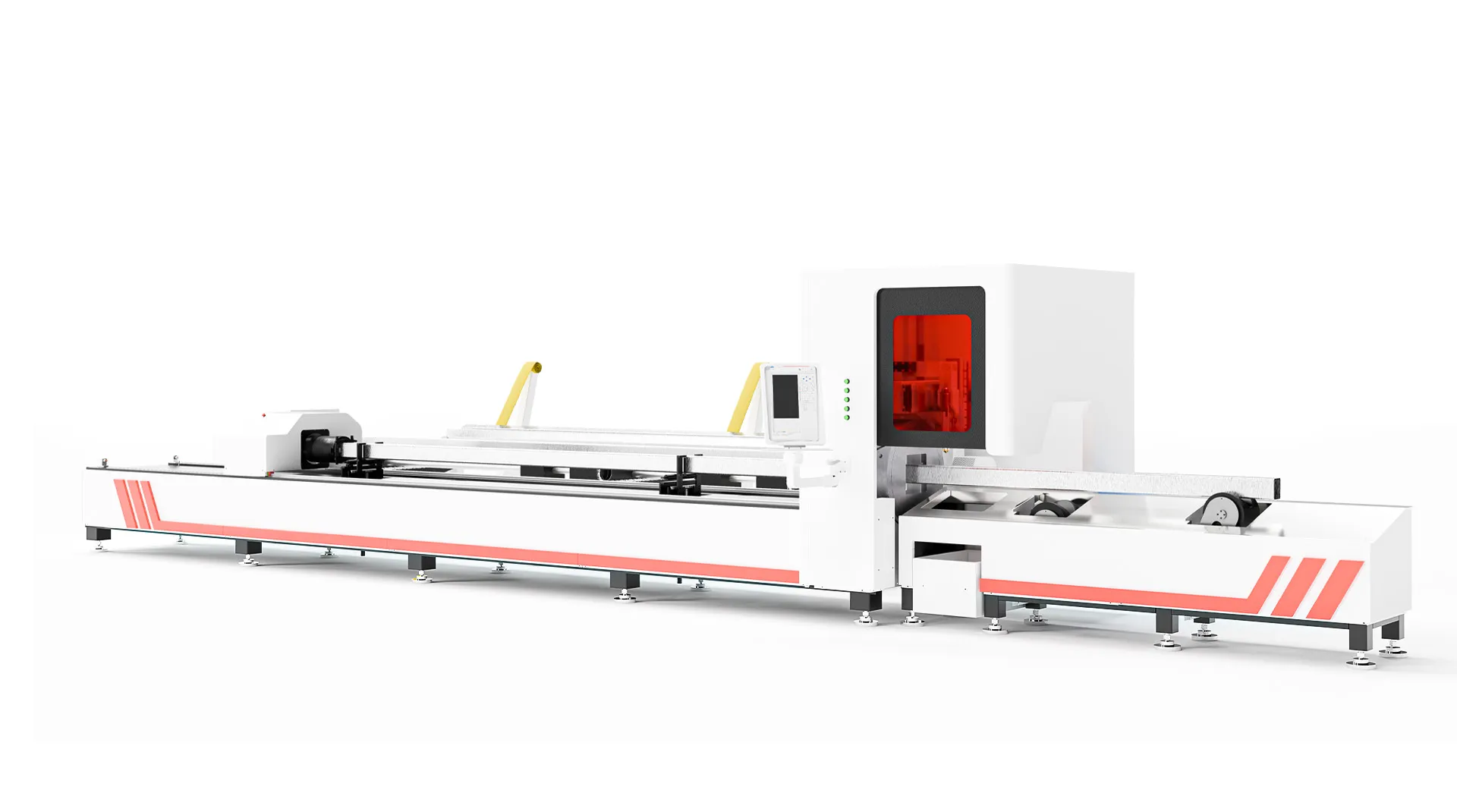

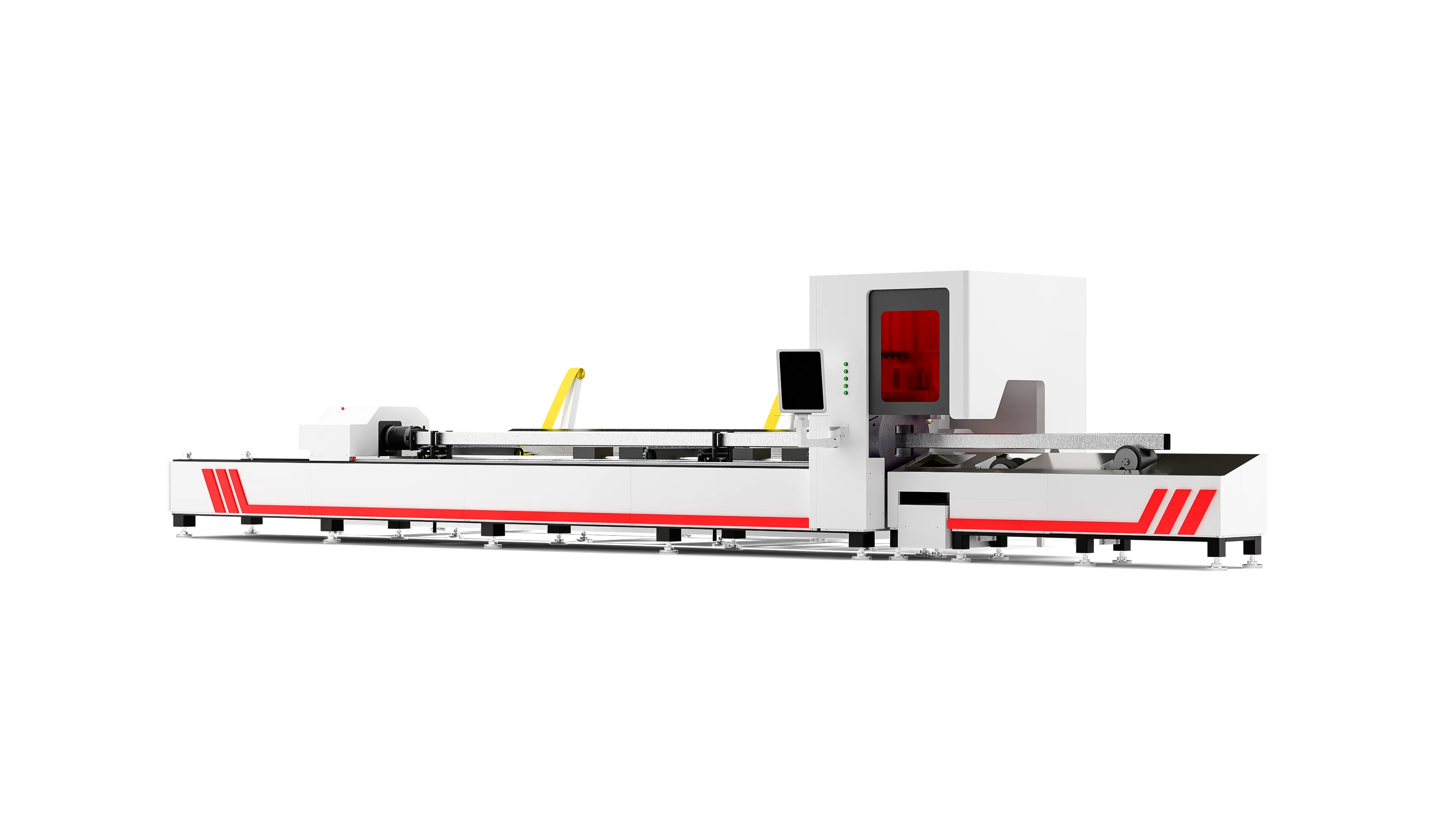

O modelo Tube laser Automatica é o nosso modelo para cortes de tubo e com alimentação de tubos automático. ideal para empresas que tem um grande ciclo de trabalho, sem precisar de muitos operadores facilitando o carregamento dos tubos.
Este equipamento oferece alta qualidade de corte, com garantia local e preços acessíveis, facilitando a entrada no mercado brasileiro com tecnologia de ponta. A Metalique se destaca pelo desenvolvimento de soluções robustas e confiáveis no segmento industrial.

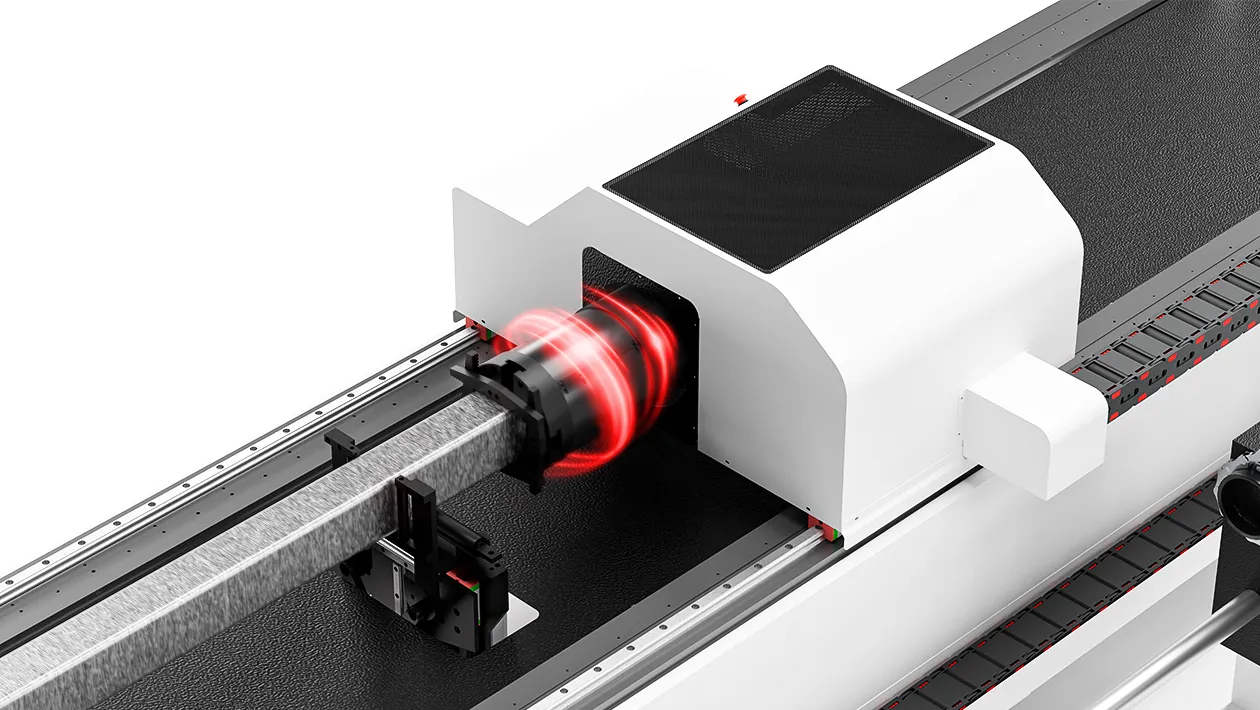

Sistema de rotação e ajuste
Permite cortes mais rápidos com sistema de rotação e ajuste. para diversos tipos de tubos e espessuras.

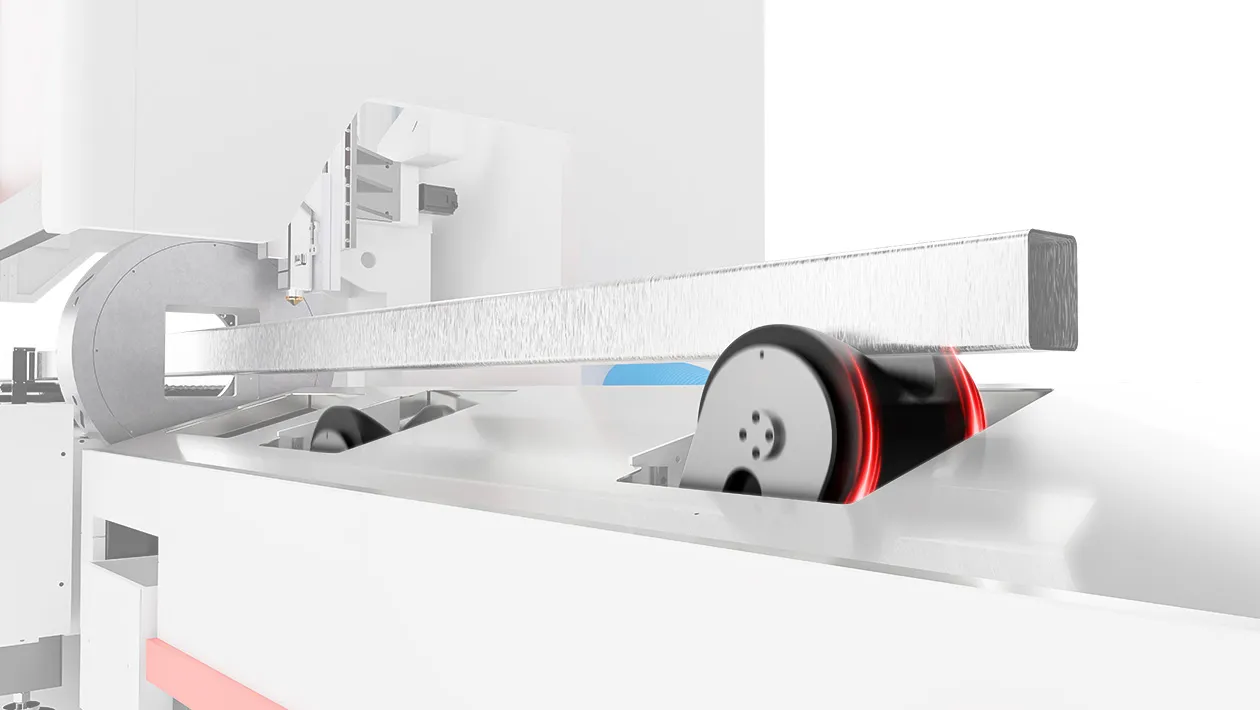

Elevação para ajuste de tubo
Contem alavancas que sobem conforme o tubo se movimenta para cortar diferentes formatos e tamanhos.

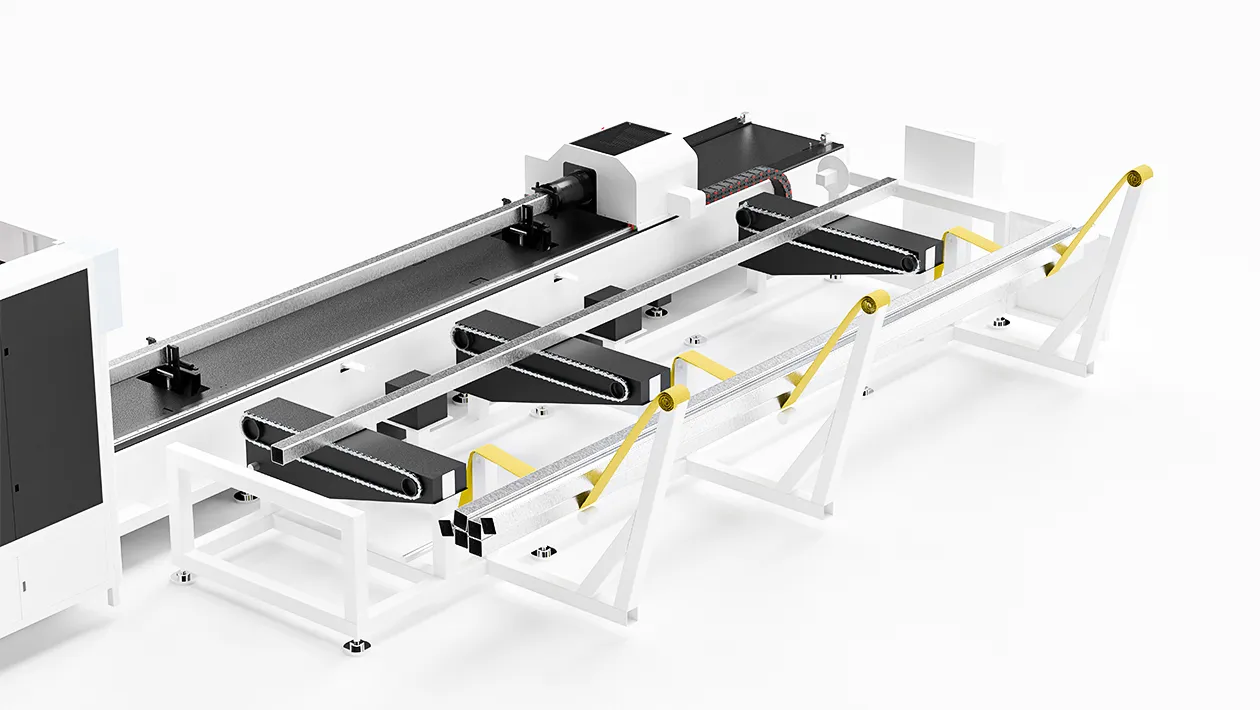

Sistema de alimentação de tubo automática
Sem parar, isso mesmo nossa máquina de cortes de tubo a laser contem alimentador de tubos automático, possibilitando a rapidez de troca sem que seu fluxo de trabalho seja interrompido.
Corte Com Velocidade e Qualidade
Equipado com gerador de laser de média ou alta potência, é excelente para cortar qualquer tipo de tubo (acima de 25mm) com 100% de ciclo de trabalho podendo reduzir o consumo de energia e satisfazer a demanda dos clientes mais exigentes em termos de qualidade e produção.
Especificações Técnicas
Nome
TUBE LASER AUTOMÁTICA
Marca
Metalique
Potência
Até 4000W.
Modelo Cabeçote Laser
BM110TC
Tamanho Geral
10120mm (C) x 4180 (L) x 2260mm (H)
Modelo Fonte Laser
Maxphotonics
Tamanho Tubo Efetivo
Redondos de 20 a 220mm, quadrados 20x20 a 160x160mm, retangulares lados maiores que 20mm e diâmetro circunscrito menor que 220mm. Espessuras mínimas 1mm, peso máximo admissível 30kg/m ou máximo de 200Kg por tubo. Comprimento efetivo máximo 6m. Perda de tubo em torno de 120mm ou menos.
Velocidade Maxima
100m/min simultâneo X e Y e 100r/min eixo B
Motorização
Servo motores HCFA EtherCAT em todos os eixos.
Redução
NIDEC-SHIMPO ou equivalente de mesma qualidade em todos os eixos
Proteção Segurança NR12
SIM
Tipo de Gases Auxiliares
Ar comprimido, Nitrogênio e oxigênio
Lubrificação Automática
SIM
Precisão de Posicionamento
0.05mm precisão de corte até +-0,5mm
Corta Tubo
SIM
Painel de Controler Externo ou Interno
Externo
Modelo do CNC
TUBEPRO e TUBEST Profissional com nesting de tubos
Alinhamento Automático de Chapas
SIM
Controle de Foco
Automático
Fly Cut
SIM (Com Scan Automático furos e segmentos)
Tensão de Trabalho e Frequência
380V/60Hz (para 220V necessário transformador adicional não fornecido, checar proposta comercial)
Peso
7700KG aproximado
Indústrias aplicáveis
Amplamente aplicado em indústrias como estruturas de aço, equipamentos de academia e processamento interno.
