M1530 TUBE

Corte a Laser

M1530 TUBE

Modelo Hibrido para corte de chapas e tubos

360°

Clique e segue movimentando

360°

Clique e segue movimentando

Híbrida com potencial que vão além das chapas Cortes precisos, de alta qualidade em chapas e tubos eficiência com um custo acessível.

Qualidade e precisão

As máquinas de corte a laser da Metalique unem inovação e desempenho para entregar resultados de alto padrão, sempre com cortes limpos, rápidos e exatos.
Com segurança NR-12

Não arrisque! Nunca aceite máquinas sem NR12, sua empresa pode ser fiscalizada pelo Ministério do Trabalho! Previna acidentes e problemas futuros. Exija sempre o laudo técnico com ART!
Suporte Técnico Especializado

Especialistas ao seu lado em cada etapa. Instalação, manutenção e suporte contínuo. Respostas rápidas, atendimento humano. Porque sua operação não pode esperar.

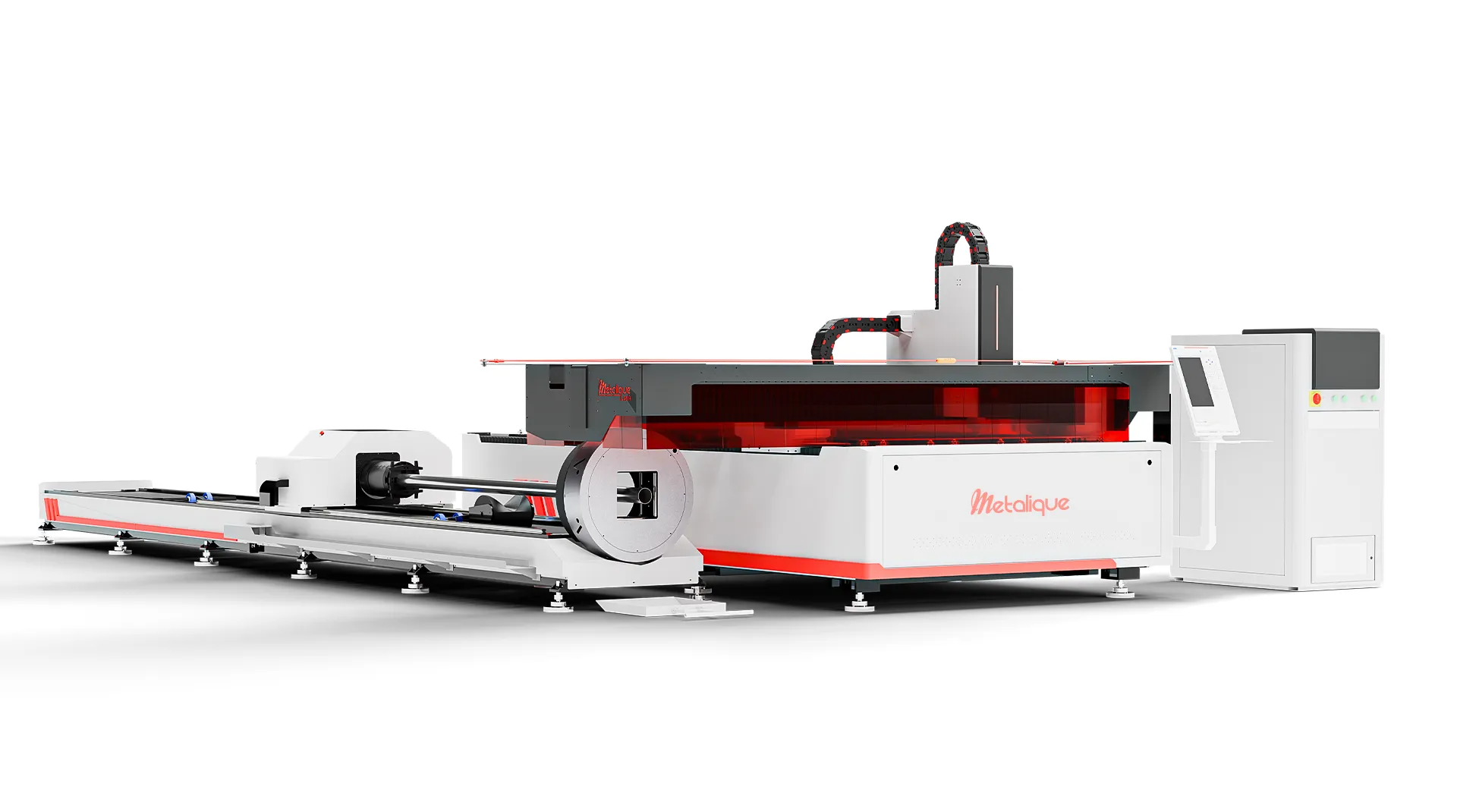

O modelo M1530 TUBE é nosso modelo hibrido para corte de chapas e tubos, ideal para empresas que cortam os dois tipos de materiais. Podendo cortar Aço carbono, Aço Inox e aluminio.

Comparado ao corte tradicional com laser CO2, o modelo de fibra oferece maior eficiência, elimina a necessidade de manutenção de espelhos e proporciona uma vida útil superior. Este equipamento oferece alta qualidade de corte, com garantia local e preços acessíveis, facilitando a entrada no mercado brasileiro com tecnologia de ponta. A Metalique se destaca pelo desenvolvimento de soluções robustas e confiáveis no segmento industrial.

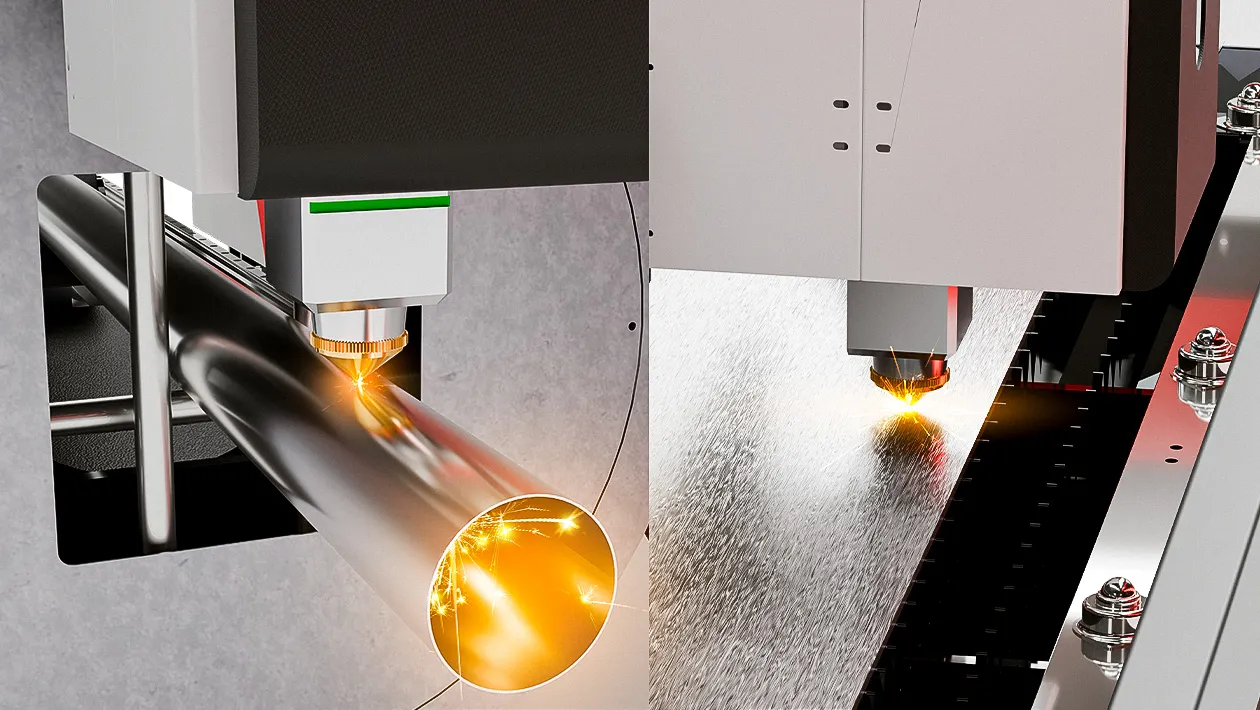

2 em 1 máquina com corte de chapas e tubos

Máquina 100% híbrida, permitindo cortes tanto de chapas quanto de tubos, perfeito para quem trabalha com os dois materiais. A troca de corte de tubo para corte de chapas é imediata, não necessitando de setups adicionais. É fácil de programar. Possui auto esquadro de chapas diretamente pelo CNC. O desenho é visualizado em 3D no painel, facilitando a operação.

Robusta e do tamanho ideal para sua produção

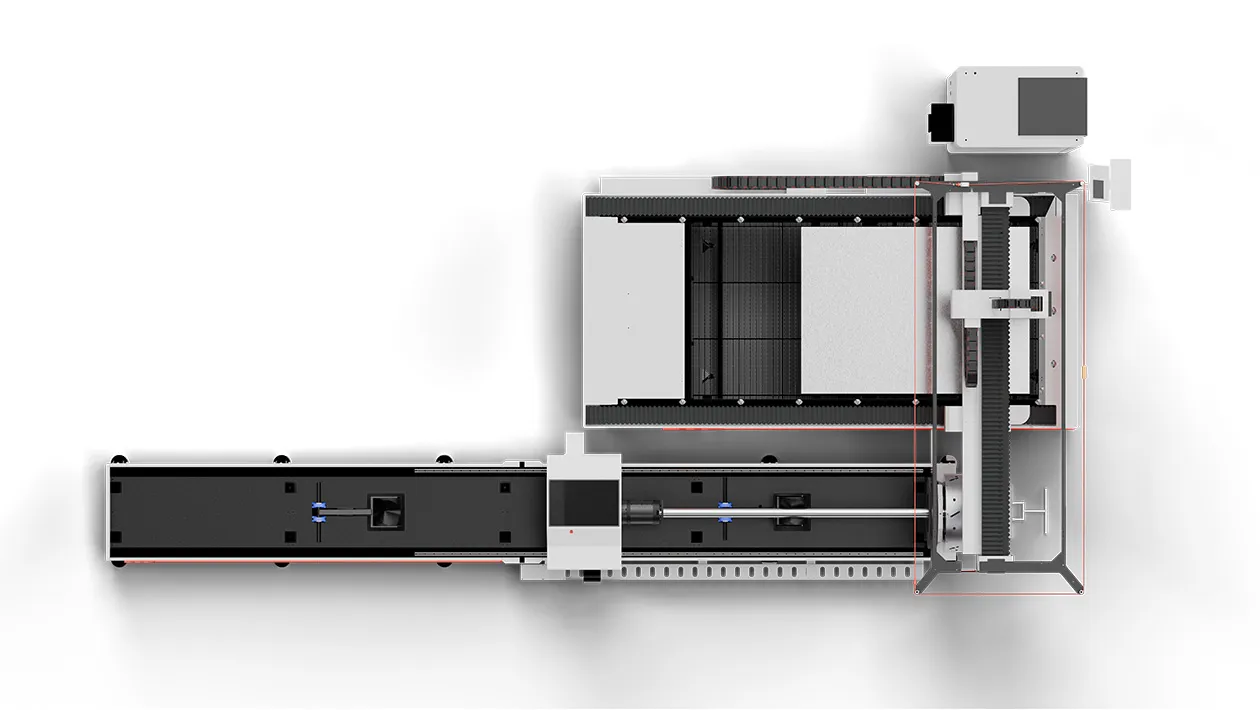

Tamanho Útil efetivo de corte 3000x1500mm e tubos redondos de 20 a 220mm e retangulares ou quadrados 20x20 a 160x160mm.

Feita com tubos e chapas com mais de 10mm de espessura e envelhecida termicamente. Isso torna a base imune a distorções, vibrações em toda a sua vida útil estimada em mais de 20 anos.

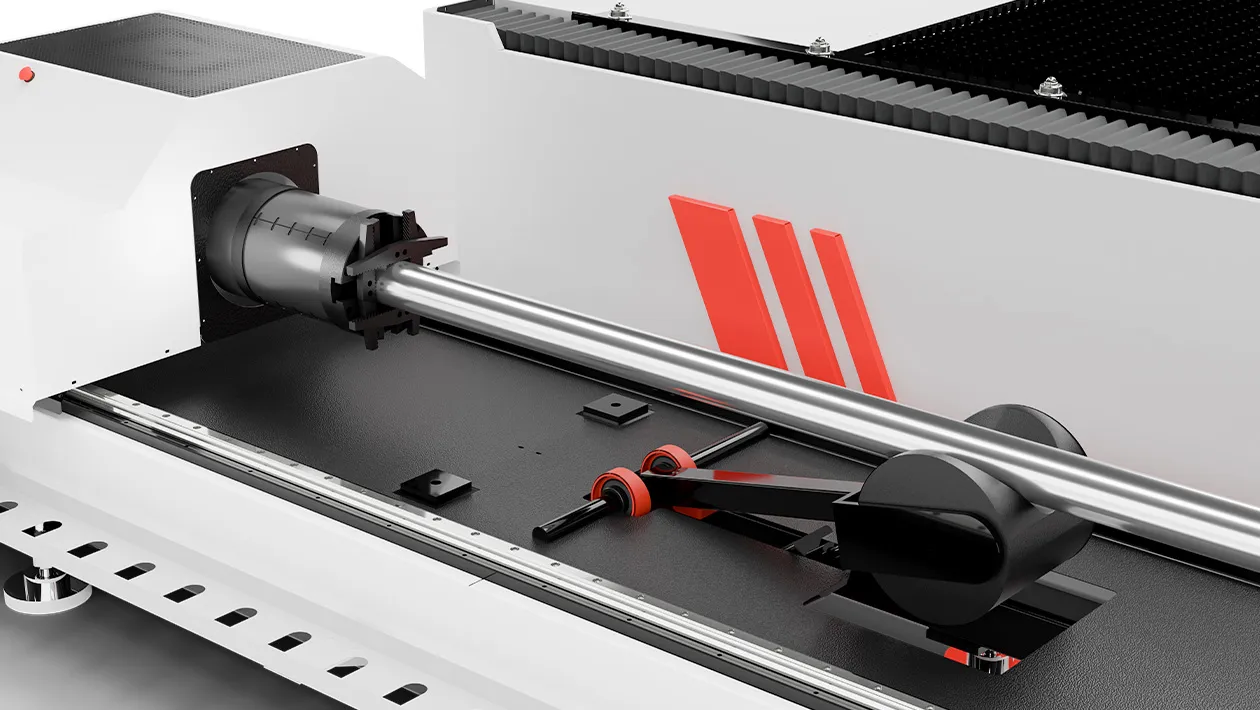

Sistema de rotação e elevação

As máquinas Metalique M1530 TUBE conta com sistema de rotação e elevação para maior precisão e ajuste nos cortes de tubo.

Com placa auto-centrante e acionamento pneumático, todos automáticos. Ganhe tempo ao carregar tubos. O reconhecimento automático do tubo pelo CNC corrige erros de fabricação ou flexão do tubo, elevando ao máximo a produtividade e repetitividade das peças.

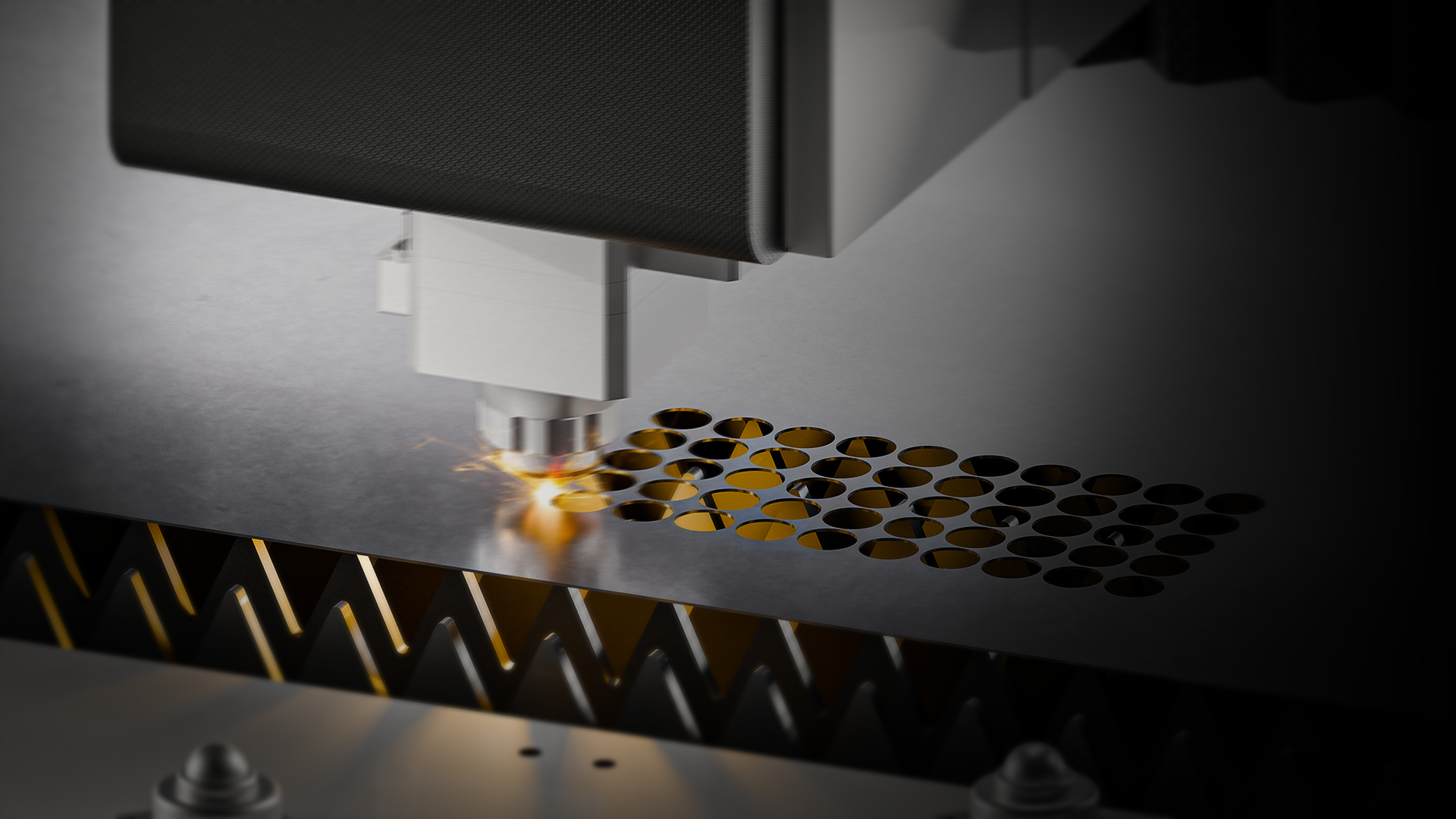

Com Sistema FlyCut

Permitindo o disparo do laser em movimento, proporcionando cortes sequenciais sem pausas, ideal para chapas finas e produção em alta velocidade.

50.000 horas

Enquanto um laser CO₂ dura em média 20.000 horas, as fontes de laser fibra chegam a impressionantes 50.000 a 100.000 horas de vida útil mais produtividade, menos paradas e muito mais retorno no seu investimento.

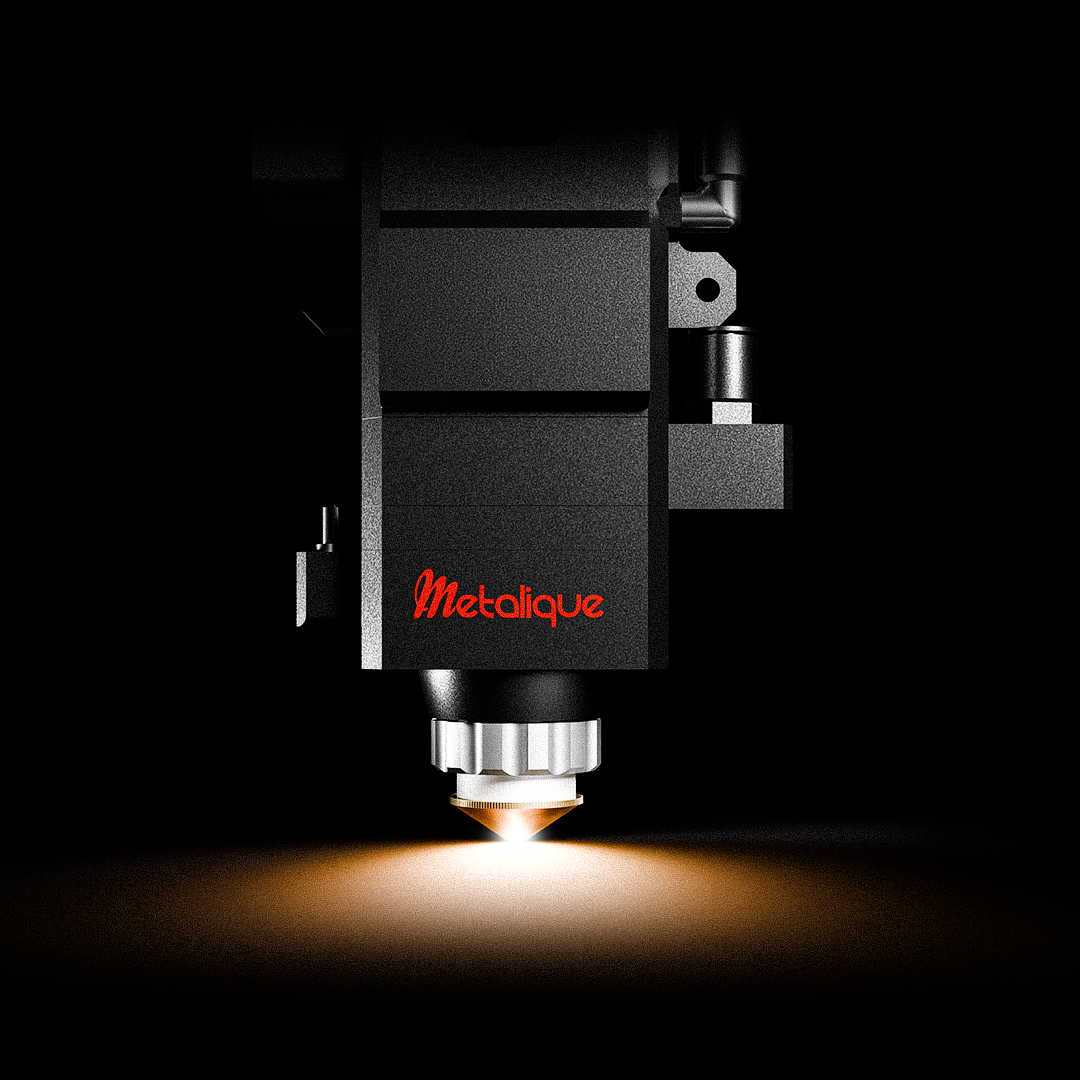

Cabeçote em Alumínio

Extrusado em uma única vez, sem usar solda ou parafusos dando rigidez, estabilidade e propriedades anti-vibração. Usinada perfeitamente, alinhada usando auto-colimadores a laser, vem ainda com um sistema de remoção de pó para garantir uma operação estável, eficiente e livre de interferência do ambiente.

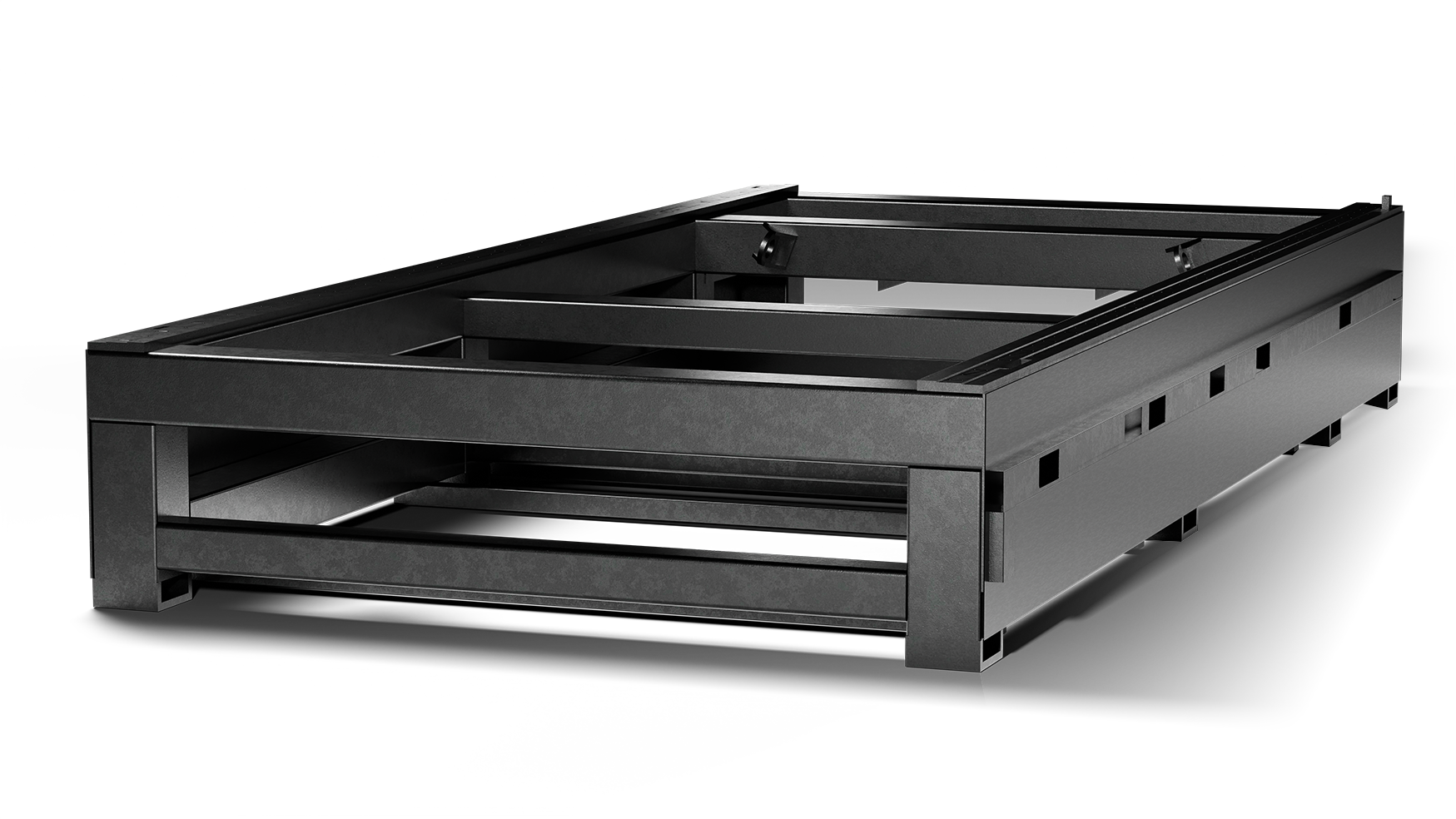

Base Estrutural Pesada!

Feita com tubos e chapas com mais de 10mm de espessura e envelhecida termicamente. Isso torna a base imune a distorções, vibrações em toda a sua vida útil estimada em mais de 20 anos.

Especificações Técnicas

Nome

M1530 TUBE

Marca

Metalique

Potência

Até 6000W.

Modelo Cabeçote Laser

BM110, BM06K, BLT642H

Tamanho Geral

8198mm (C) x 4747 (L) x 1560mm (H)

Modelo Fonte Laser

Maxphotonics

Tamanho Útil Efetivo

3000mm, 1500mm, 250mm

Tamanho Tubo Efetivo

Redondos de 20 a 220mm, retangulares ou quadrados 20x20 a 160x160mm. Espessuras mínimas 1.2mm, peso máximo admissível 16kg/m ou peso máximo de 180Kg por tubo. Comprimento efetivo máximo 6m. Perda de tubo em torno de 280mm.

Velocidade Maxima

100m/min simultâneo

Motorização

HCFA EtherCAT 1300W Y, 850W X e 750W Z

Redução

Incluso no eixo X e Y, Nidec-Shimpo ou equivalente

Proteção Segurança NR12

SIM

Tipo de Gases Auxiliares

Ar comprimido, Nitrogênio e oxigênio

Lubrificação Automática

SIM
